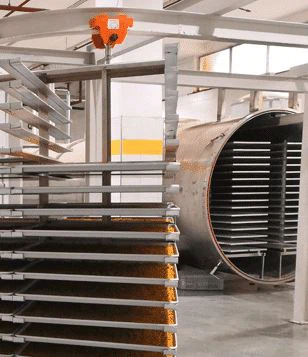

1. Štruktúra a metóda spracovania police
Polica je jednou z kľúčových komponentov sušiča zmrazenia. Jednou z kľúčových požiadaviek police je rovinnosť a požiadavka na rovnosť je ± 1 mm.
Pretože teplota zmeny poličky sušiča zmrazenia sa mení medzi -50 a +70, teplotný rozdiel je veľký a polica je potrebná na splnenie požiadaviek rovinnosti, keď sa často mení v tomto teplotnom rozsahu. V dôsledku silikónového oleja prúdiaceho v poličke počas práce je potrebné, aby bola polica dobrých tesniacich vlastností.
Hlavné časti police na zmrazenie sušiča zahŕňajú horné a dolné kryty, bočné tyče a rebrá. Horné a dolné krycie dosky a bočné prúžky tvoria uzavretý celok a rebrá posilňujú pevnosť krycej dosky a obmedzujú prietokovú cestu silikónového oleja. Zváracie drážky na horných a dolných krycích doštičkách a bočných prúžkoch. Pri zváraní sa vyžaduje, aby sa proces zvárania striktne kontroloval. Horné a dolné krycie dosky a bočné prúžky sú upnuté v správnej polohe prípravkom. Ak chcete dosiahnuť úplné zváranie, a zvar musí preniknúť.
Po zváraní vykonajte horúcu tlaku a kalibráciu a rovinnosť môže dosiahnuť 2 mm. Po kalibrácii dokončite obrábanie na hoboj, aby ste zaistili, že rovinnosť je menšia ako 1 mm. To nielen zlepšuje rovinnosť krycej dosky, ale tiež eliminuje horné a dolné krycie dosky. Defekty a malé jamy a hrbole. Pretože sa bočné prúžky pridávajú okolo vonkajších strán rozdelenia, zvýši sa modul ohybu rozdelenia, posilňuje sa tuhosť a zníži sa deformácia oddielu počas používania.
Problém s touto metódou zvárania spočíva v tom, že zváracie napätie nie je ľahké uvoľniť v dôsledku uzavretého zváracieho švu, ale vzhľadom na to, že sa posilňuje tuhosť celej police, je možné prekonať deformáciu spôsobenú stresom. Táto štruktúra tiež uľahčuje spojenie medzi policami.
Pretože okolo regálov sušičky zmrazenia sú bočné tyče, cez otvory spojovacích skrutiek medzi policami je možné usporiadať na bočných stĺpcoch, ktoré majú dobrú integritu a ľahko sa čistia. Ak neexistuje bočný prúžok, musíte zvárať spojovacie ušné bloky na oboch stranách poličky. Po zváraní uší bloky budú nejaké pravé uhly, ktoré nie je ľahké čistiť a integrita je zlá.
2. Výpočet dĺžky hadice tepelnej tekutiny
Hadica tekutiny vodiaceho tekutiny v sušičke zmrazenia prijíma hadicu z nehrdzavejúcej ocele, ktorá je vysoko kvalitnou flexibilnou rúrkou v moderných priemyselných potrubiach. Skladá sa hlavne z vrazu z nehrdzavejúcej ocele, rukávov zo sieťoviny z nehrdzavejúcej ocele a kovových hadicových spojov. Materiál hlavných častí kovovej hadice je vyrobený z austenitickej nehrdzavejúcej ocele, ktorá zaručuje vynikajúci teplotný odpor a odolnosť proti korózii kovovej hadice. Pracovný teplotný rozsah kovovej hadice je extrémne veľký, od -196 do +600 stupňa.
Kovová hadica so sušičom zmrazenia má tri funkcie: znížte inštalačné napätie potrubia, kompenzujte pohyb menovitej polohy potrubia a absorbujte vibrácie potrubného systému.
Pretože hadica tepelnej tekutiny sa musí pohybovať nahor a nadol s poličkou, podľa pohybu hadice, vypočítať polomer ohybu a ohybový uhol hadice a nakoniec potvrdiť nominálnu dĺžku hadice tepelnej tekutiny.
